K10型二爪自定心卡盘,适用于加工各种异形工件,如管件、矩形截面零件等不规则形体零件.用户可根据零件形状改制成适宜的夹持方式,经随机配车（磨）后可获得较高定心精度,满足夹持要求.带整体正反两付卡爪称为K10.带分离爪（上爪+滑座）称为K10A。


规格

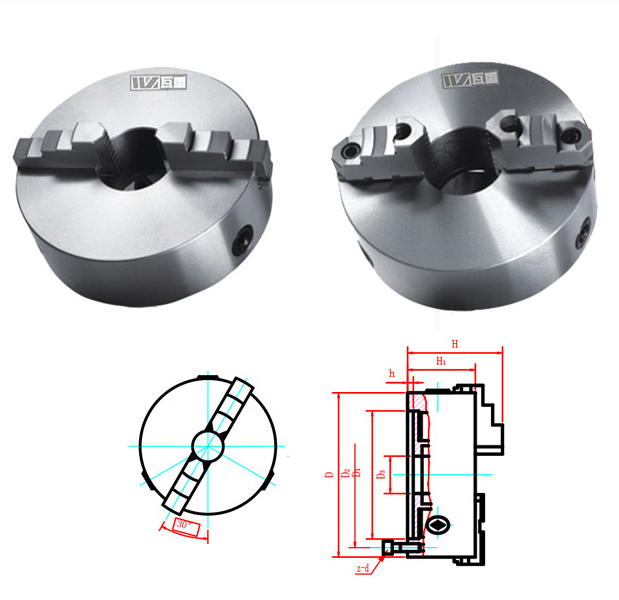

Size D 		D1 D2 D3 H H1 h Z-d
K10160 130 142 40 95 65 5 3-M8
K10160A 130 142 40 109 65 5 3-M8
K10165 130 145 40 96.5 66.5 4.5 3-M8
K10165A 130 145 40 110.5 66.5 4.5 3-M8
K10200 165 180 65 109 75 5 3-M10
K10200A 165 180 65 122 75 5 3-M10
K10200C 165 180 65 122 75 5 3-M10
K10250 206 226 80 120 80 5 3-M12
K10250A 206 226 80 136 80 5 3-M12
K10250C 206 226 80 130 80 5 3-M12
K10315
K10315A 		260 285 100 142.5 90 6 3-M16
155.5
K10315C 260 285 100 155.5 90 6 3-M16
K10320
K10320A 		270 290 100 142.5 90 6 3-M16
155.5
K10320C 270 290 100 155.5 90 6 3-M16
K10325
K10325A 		272 290 100 142.5 90 6 3-M16
155.5
K10325C 272 290 100 155.5 90 6 3-M16
K10380
K10380A 		325 350 130 155.5 100 6 3-M16
171.5
K10380C 325 350 130 164.5 100 6 3-M16
K10400
K10400A 		340 368 130 155.5 100 6 3-M16
171.5
K10400C 340 368 130 164.5 100 6 3-M16
