短圆柱普通型三爪自定心卡盘

短圆柱普通型三爪自定心卡盘
欢迎您通过以下联系方式联系我们
厂址：辽宁省大连瓦房店市解放街475号
邮编：116300
电话：0411-85612132
传真：0411-85623591
手机：13500740028
邮箱：wed007400@163.com​



三爪自定心卡盘为K11、K11A二种型号。K11型配带正爪和反爪各一副，可分别使用，K11型配带符合ISO3442标准的分离爪。并可根据用户提供软卡爪，经随机配车（磨）后可获得较高定心精度，满足夹持要求。

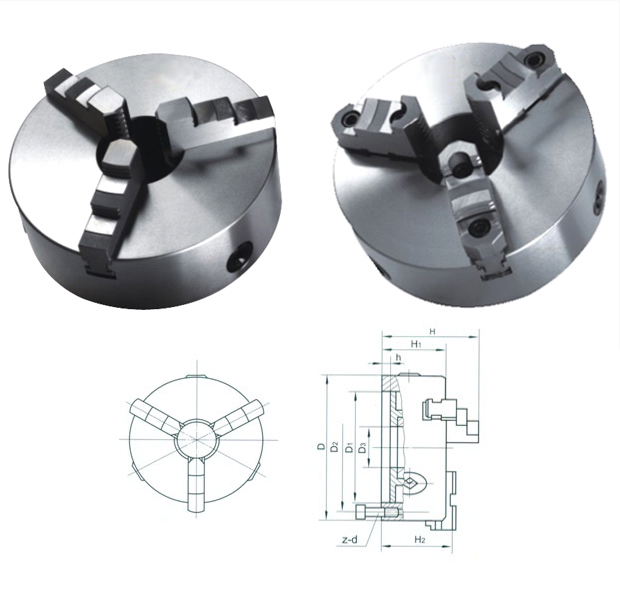

Model D1 D2 D3 H H1 H2 h Z-d
Size D
K1180 55 66 16 66 50 - 3.5 3-M6
K11100 72 84 22 74.5 55 - 3.5 3-M8
K11125 95 108 30 84 58 - 4 3-M8
K11130 100 115 30 86 58 - 4 3-M8
K11160 130 142 40 95 65 - 5 3-M8
K11160A 142 40 109 65 71 5 3-M8
K11165 130 145 40 95 65 - 5 3-M8
K11165A 145 40 109 65 71 5 3-M8
K11190 155 172 55 109 75 - 5 3-M8
K11190A 172 55 122 75 80 5 3-M8
K11200 165 180 65 109 75 - 5 3-M8
K11200A 180 65 122 75 80 5 3-M8
K11240 195 215 70 120 80 - 8 3-M8
K11240A 215 70 133 80 85 8 3-M8
K11250 206 226 80 120 80 - 5 3-M8
K11250A 226 80 133 80 85 5 3-M8
K11315 260 285 100 142.5 90 - 5 3-M8
K11315A 285 100 155.5 90 96.5 5 3-M8
K11320 270 290 100 142.5 90 - 5 3-M8
K11320A 290 100 155.5 90 96.5 6 3-M16
K11325 272 296 100 142.5 90 - 6 3-M16
K11325A 296 100 155.5 90 96.5 6 3-M16
K11380 325 350 130 155.5 100 - 6 3-M16
K11380A 350 130 170.5 100 110.5 6 3-M16
K11400 340 368 130 155.5 100 - 6 3-M16
K11400A 368 130 170.5 100 110.5 6 3-M16
K11500 440 465 200 176 115 - 6 6-M16
K11500A 465 200 203 115 123 6 6-M16
K11630A 560 595 260 218 130 138 7 6-M16
K11800A 710 760 385 242 149 159 8 6-M20
K11 1000A 910 950 460 266 165 - 8 6-M24
K11 1250A 910 950 500 281 180 - 10 6-M24
