三爪自定心卡盘A1型（内圈穿通螺钉连接）采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接形式分为A型（穿通螺钉连接）、C型（拔盘、螺栓锁紧连接）、D型（拉杆、凸轮锁紧连接）三种型式。


一：A型：穿通螺钉连接
1：A1型 <内圈螺钉连接>

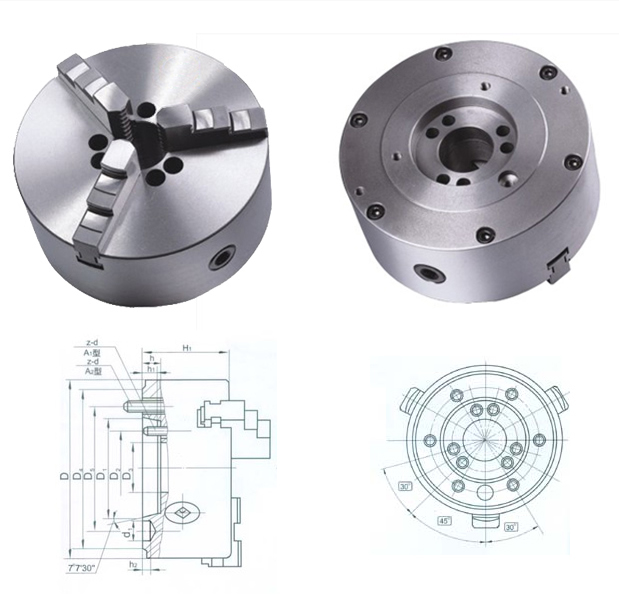

Mode1 D D1 D2 D3 D4 D5 H1 h h1 h2 d1 Z-d
K11250/A16 106.375 82.6 55 165 133.4 93 15.875 13 6.5 19.5 6-M12
K11250A/A16
K11315/A16 315 106.375 82.6 55 165 133.4 106 15.875 13 6.5 19.5 6-M12
K11315A/A16
K11315/A18 139.719 111.1 78 210 171.4 106 17.462 14 8 24.2 6-M16
K11315A/A18
K11400/A18 400 139.719 111.1 78 210 171.4 118 17.462 14 8 24.2 6-M16
K11400A/A18
K11500/A111 500 196.869 165.1 125 280 235 135 19.05 16 10 29.4 6-M20
K11500A/A111
