三爪自定心卡盘A2型（外圈穿通螺钉连接）采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接形式分为A型（穿通螺钉连接）、C型（拔盘、螺栓锁紧连接）、D型（拉杆、凸轮锁紧连接）三种型式。

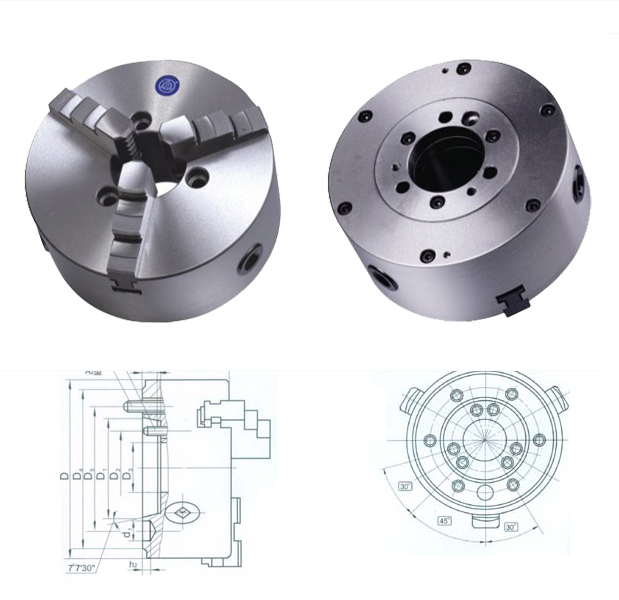

2: A2型 <外圈螺钉连接>



Mode1 D D1 D3 D4 D5 H1 h h1 h2 d1 Z-d
K11200/A24 200 63.513 60 108 82.6 86 - 10 6.5 14.7 3-M10
K11200A/A24
K11250A28 250 139.719 130 210 171.4 105 18 14 8 24.2 6-M16
K11250A/A28
K11400/A28 400 139.719 130 210 171.4 118 18 14 8 24.2 6-M16
K11400A/A28
K11500A/A211 500 196.869 190 280 235 135 20 16 10 29.4 6-M20
K11630A/A211 630 196.869 190 280 235 160 20 16 10 29.4 6-M20
K11630A/A215 630 285.775 260 380 330.2 154 21 17 10 35.7 6-M24
K11800A/A215 800 285.775 280 380 330.2 180 21 17 10 35.7 6-M24
K11800A/A220 800 412.775 385 520 463.6 180 23 19 10 42.1 6-M24
