三爪自定心卡盘C型（拨盘/螺栓锁紧连接）采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接形式分为A型（穿通螺钉连接）、C型（拔盘、螺栓锁紧连接）、D型（拉杆、凸轮锁紧连接）三种型式。


二： C型：拨盘、螺栓锁紧连接

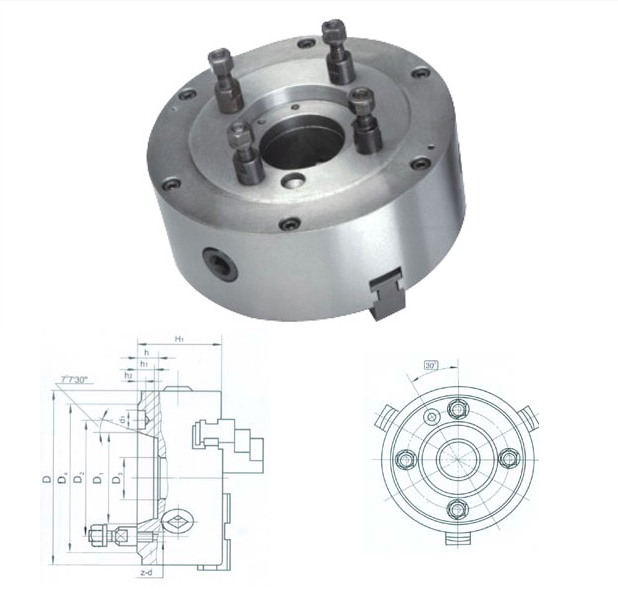

Mmodel D D1 D2 D3 D4 H1 h h1 h2 d1 Z-d
K11200/C6 K11200A/C6 106.375 133.4 50 170 84 16 13 6.5 19.5 4-M12
K11250/C5 K11250A/C5 250 82.563 104.8 70 135 95 15 12 6.5 16.3 4-M10
K11250/C6 K11250A/C6 106.375 133.4 70 170 95 16 13 6.5 19.5 4-M12
K11250/C8 K11250A/C8 139.719 171.4 80 220 95 18 14 8 24.2 4-M16
K11315/C6 K11315A/C6 315 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12
K11315/C8 K11315A/C8 139.719 171.4 100 220 106 18 14 8 24.2 4-M16
K11315/C11K11315A/C1 196.869 235 100 290 106 20 16 10 29.4 6-M20
K11320/C6 K11320A/C6 320 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12
K11320/C8 K11320A/C8 139.719 171.4 100 220 106 18 14 8 24.2 4-M16
K11320/C11 K11320A/C11 196.869 235 100 290 106 20 16 10 29.4 6-M20
K11325/C6 K11325A/C6 325 106.375 133.4 100 170 106 16 13 6.5 19.5 4-M12
K11325/C8 K11325A/C8 139.719 171.4 100 220 106 18 14 8 24.2 4-M16
K11325/C11 K11325A/C11 196.869 235 100 290 106 20 16 10 29.4 6-M20
K11380/C8 K11380A/C8 380 139.719 171.4 130 220 118 18 14 8 24.2 4-M16
K11380/C11 K11380A/C1 196.869 235 130 290 118 20 16 10 29.4 6-M20
K11400/C8K11400A/C8 400 139.719 171.4 130 220 118 18 14 8 24.2 4-M16
K11400/C11K11400A/C11 196.869 235 130 290 118 20 16 10 29.4 6-M20
K11500/c11K11500A/c11 500 196.869 235 190 290 135 20 16 10 29.4 6-M20
K11630A/C11 630 196.869 235 190 290 154 20 16 10 29.4 6-M20
K11630A/C15 285.775 330.2 260 400 154 21 17 10 35.7 6-M24
