三爪自定心卡盘D型（凸轮锁紧/拉杆连接采用短圆锥孔定位，定位精度高，拆装快捷、方便、可靠。按其与机床主轴端部连接形式分为A型（穿通螺钉连接）、C型（拔盘、螺栓锁紧连接）、D型（拉杆、凸轮锁紧连接）三种型式。

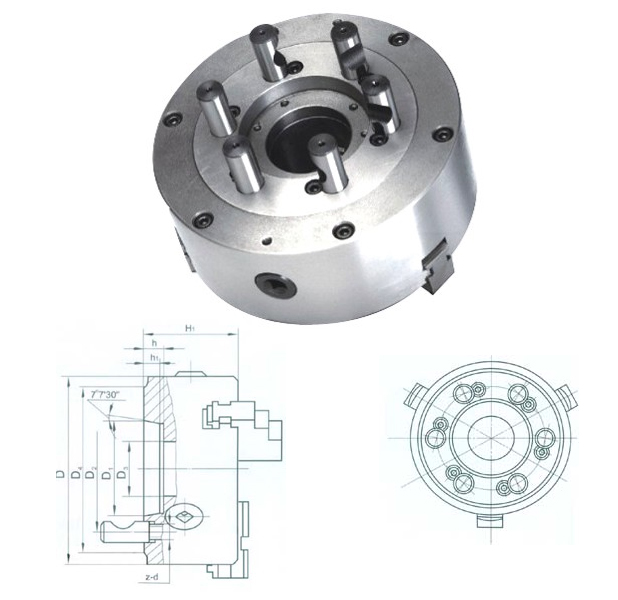

三爪自定心卡盘D型（凸轮锁紧/拉杆连接）
Model D D1 D2 D3 D4 H1 h h1 z-d
K11160/D4K11160A/D4 63.513 82.6 40 117 70 13 10 3-M10
K11160/DK11160A/D5 82.563 104.8 40 146 73 15 12 6-M12
K11200/D4K11200A/D4 200 63.513 82.6 50 117 86 13 10 3-M10
K11200/D5K11200A/D5 82.563 104.8 50 146 86 15 12 6-M12
K11200/D6K11200A/D6 106.375 133.4 50 181 86 16 13 6-M16.5
K11250/D5 K11250A/D5 250 82.563 104.8 70 146 95 15 12 6-M12
K11250/D6K11250A/D6 106.375 133.4 70 181 98 16 13 6-M16.5
K11250/D8 K11250A/D8 139.719 171.4 80 225 98 18 14 6-M20.5
K11315/D6K11315A/D6 315 106.375 133.4 100 181 106 16 13 6-M16.5
K11315/D8 K11315A/D8 139.719 171.4 100 225 106 18 14 6-M20.5
K11315/D11K11315A/D11 196.869 235 100 298 106 20 16 6-M22.5
K11320/D6 K11320A/D6 320 106.375 133.4 100 181 106 16 13 6-M16.5
K11320/D8K11320A/D8 139.719 171.4 100 225 106 18 14 6-M20.5
K11320/D11 K11320A/D11 196.869 235 100 298 106 20 16 6-M22.5
K11325/D6 K11325A/D6 325 106.375 133.4 100 181 106 16 13 6-M16.5
K11325/D8K11325A/D8 139.719 171.4 100 225 106 18 14 6-M20.5
K11325/D11K11325A/D11 196.869 235 100 298 106 20 16 6-M22.5
K11380/D8K11380A/D8 380 139.719 171.4 130 225 118 18 14 6-M20.5
K11380/D11K11380A/D11 196.869 235 130 298 118 20 16 6-M22.5
K11400/D8K11400A/D8 400 139.719 171.4 130 225 118 18 14 6-M20.5
K11400/D11K11400A/D11 K11400C/D11 196.869 235 130 298 118 20 16 6-M22.5
K11500/D11K11500A/D11 500 196.869 235 190 298 135 20 16 6-M22.5
K11500A/D15 285.775 330.2 200 403 135 21 17 6-M24.5
K11630A/D11 630 196.869 235 190 298 154 20 16 6-M22.5
K11630A/D15 285.775 330.2 260 403 154 21 17 6-M24.5
K11800A/D15 800 285.775 330.2  280 403 178 21 17 6-M22.5
K11800A/D20 800 412.775 463.6  385 546 178 23 19 6-M27¡Á2
